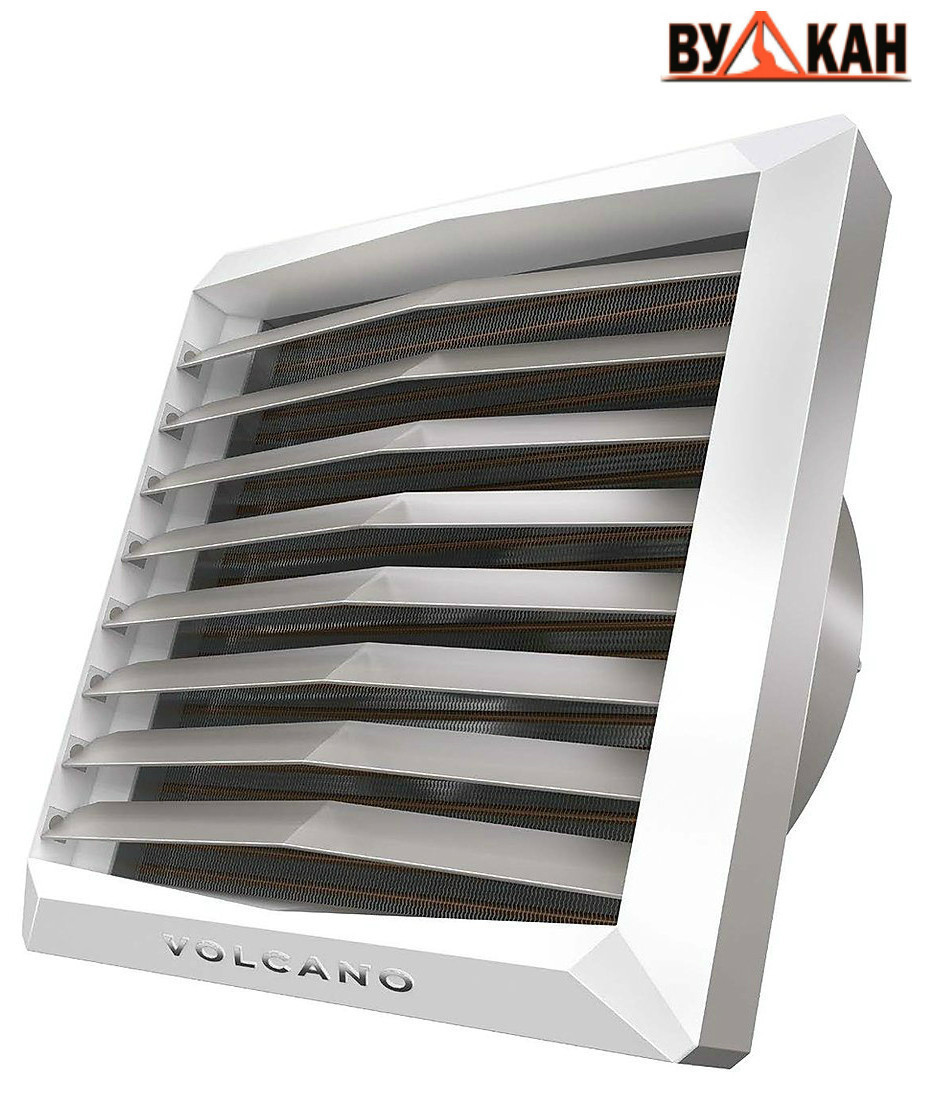

ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC, фото 1
впередназад
ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC, фото 2ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC, фото 3ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC, фото 4ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC, фото 5ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC, фото 6ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC, фото 7

ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC

Цену уточняйте

  • В наличии
ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 AC
ТЕПЛОВЕНТИЛЯТОР VOLCANO VR 3 ACВ наличии
Цену уточняйте
+7 707 861 78 14
Регина Ринатовна
  • +7 7232 40 06 10
    Регина Ринатовна
+7 707 861 78 14
Регина Ринатовна
  • +7 7232 40 06 10
    Регина Ринатовна
возврат товара в течение 14 дней за счет покупателя

Технические характеристики тепловентиляторов VOLCANO

Размеры тепловентиляторов Volcano

Водяные тепловентиляторы Volcano



Чертежи в DWG-формате:   Volcano VR Mini EC,   Volcano VR 1,2,3 EC.

Сравнительные технические характеристики

Параметры Volcano Ед. изм. VR Mini VR1 VR2 VR3 VR-D VR-D Mini
Количество рядов теплообменника - 2 1 2 3 -
Максимальный расход воздуха м³/ч 2100 5300 4850 5700 6500 2330
Диапазон тепловых мощностей кВт 3-20 5-30 8-50 13-75 -
Максимальная температура теплоносителя °С 130 -
Максимальное рабочее давление МПа 1,6 -
Максимальная длина горизонтального потока воздуха м 14 23 22 25 28 16
Максимальная длина вертикального потока воздуха м 8 12 11 12 15 10
Внутренний объем теплообменника дм³ 1,12 1,25 2,16 3,1 -
Диаметр присоединительных патрубков " 3/4 -
Масса тепловентилятора (без воды) с двигателем AC кг 13 21 21,5 25,5 18 10,6
Масса тепловентилятора (без воды) с двигателем EC кг 14 21 21,5 24,5 15,5 8
Напряжение /частота электропитания В/Гц 1 ~ 230/50
Мощность электродвигателя AC кВт 0,115 0,28 0,41 0,115
Номинальный ток электродвигателя AC А 0,53 1,3 1,7 0,53
Частота вращения электродвигателя AC об/мин 1450 1380 1450
Степень защиты электродвигателя AC - IP 54
Мощность электродвигателя EC кВт 0,095 0,25 0,37 0,095
Номинальный ток электродвигателя EC А 0,51 1,3 1,7 0,51
Частота вращения электродвигателя EC об/мин 1200 1430 1400 1200
Степень защиты электродвигателя EC - IP 44
Цветовое исполнение   Передняя часть: RAL 9016 Traffic White,
задняя часть + консоль - RAL 7036 Platinum Grey,
вентилятор - RAL 6038 Green

Тепловые характеристики тепловентиляторов Volcano

Условные обозначения:

Tz - температура воды на входе в тепловентилятор, Tp - температура воды на выходе из тепловентилятора.

Tp1 - температура воздуха на входе в тепловентилятор, Tp2 - температура воздуха на выходе из тепловентилятора.

Pg - тепловая мощность тепловентилятора.

Qp - расход воздуха, Qw - расход воды.

Δp - падение давления в теплообменнике (гидравлическое сопротивление).

Volcano VR Mini

  Параметры Tz/Tp [°C]
90/70 [°C] 80/60 [°C] 70/50 [°C] 50/30 [°C]


Tp1

°C

Qp

м³/ч

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа


0 2100 20,7 29,5 0,92 13,9 17,9 25,4 0,79 10,7 15,1 21,4 0,66 7,9 9,2 13,1 0,4 3,4
1650 18,1 32,6 0,8 10,7 15,6 28,2 0,69 8,3 13,1 23,7 0,58 6,1 8 14,6 0,35 2,6
1100 14,1 38,3 0,63 6,8 12,2 33,2 0,54 5,3 10,3 27,9 0,45 3,9 6,3 17,2 0,28 1,7

5 2100 19,4 32,6 0,86 12,3 16,6 28,6 0,73 9,3 13,7 24,5 0,6 6,6 7,6 16,1 0,34 2,5
1650 16,9 35,6 0,75 9,5 14,5 31,1 0,64 7,2 12 26,6 0,53 5,2 6,8 17,4 0,3 2
1100 13,3 40,9 0,59 6 11,3 35,8 0,5 4,6 9,4 30,5 0,41 3,3 5,4 19,6 0,23 1,3

10 2100 18,1 35,7 0,8 10,8 15,3 31,7 0,67 8 12,4 27,6 0,54 5,5 6,4 19,1 0,28 1,7
1650 15,8 35,5 0,7 8,4 13,3 34,1 0,59 6,2 10,8 29,5 0,47 4,3 5,6 20,1 0,24 1,4
1100 12,4 43,5 0,55 5,3 10,4 38,3 0,46 3,9 8,5 33 0,37 2,8 4,4 21,9 0,19 0,9

15 2100 16,8 38,8 0,74 9,4 13,9 34,8 0,61 6,7 11 30,7 0,48 4,4 4,9 22 0,22 1,1
1650 14,6 41,4 0,65 7,3 12,1 37 0,54 5,2 9,6 32,4 0,42 3,5 4,3 22,8 0,19 0,9
1100 11,5 46,1 0,51 4,6 9,5 40,9 0,42 3,3 7,6 35,5 0,33 2,2 3,3 24,1 0,15 0,5

20 2100 15,5 41,9 0,69 8 12,6 37,9 0,56 5,6 9,7 33,7 0,42 3,5 3,3 24,7 0,14 0,5
1650 13,5 44,3 0,6 6,2 11 39,8 0,48 4,3 8,4 35,2 0,37 2,7 2,8 25,1 0,12 0,4
1100 10,6 48,6 0,47 4 8,6 43,4 0,38 2,8 6,6 38 0,29 1,8 1,9 25,2 0,08 0,2

Volcano VR1

  Параметры Tz/Tp [°C]
90/70 [°C] 80/60 [°C] 70/50 [°C] 50/30 [°C]


Tp1

°C

Qp

м³/ч

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа


0 5300 29,9 16,8 1,33 26 25,8 14,5 1,14 20 21,7 12,2 0,95 14,6 13,2 7,5 0,58 6,2
3900 25,4 19,4 1,12 19,1 21,9 16,7 0,97 14,7 18,4 14,1 0,81 10,8 11,3 8,6 0,49 4,6
2800 21,2 22,6 0,94 13,6 18,3 19,5 0,81 10,5 15,4 16,4 0,68 7,8 9,4 10,1 0,41 3,3

5 5300 28 20,8 1,24 23 23,9 18,4 1,05 17,3 19,7 16,1 0,87 12,3 11,3 11,3 0,49 4,6
3900 23,8 23,2 1,05 16,9 20,3 20,5 0,9 12,8 16,8 17,8 0,74 9,1 9,6 12,3 0,42 3,4
2800 19,9 26,2 0,88 12,1 16,9 23,1 0,75 9,1 14 19,9 0,62 6,6 8 13,6 0,35 2,5

10 5300 26,1 24,7 1,16 20,2 22 22,4 0,97 14,8 17,8 20 0,78 10,2 9,2 15,2 0,4 3,2
3900 22,2 27 0,98 14,9 18,7 24,3 0,82 10,9 15,1 21,6 0,66 7,6 7,9 16 0,34 2,4
2800 18,5 29,7 0,82 10,6 15,6 26,6 0,69 7,8 12,7 23,5 0,56 5,4 6,6 17 0,29 1,8

15 5300 24,2 28,6 1,07 17,5 20 26,3 0,88 12,5 15,8 23,9 0,7 8,2 7,2 19 0,31 2
3900 20,5 30,7 0,91 12,9 17 28 0,75 9,2 13,5 25,3 0,59 6,1 6,1 19,7 0,27 1,5
2800 17,2 33,3 0,76 9,2 14,2 30,2 0,63 6,6 11,3 27 0,5 4,4 5,1 20,4 0,22 1,1

20 5300 22,2 32,5 0,99 15 18,1 30,2 0,8 10,3 13,8 27,8 0,61 6,4 5 22,8 0,22 1,1
3900 18,9 34,5 0,84 11,1 15,4 31,8 0,68 7,6 11,8 29 0,52 4,8 4,2 23,2 0,18 0,8
2800 15,8 36,8 0,7 7,9 12,9 33,7 0,57 5,5 9,9 30,5 0,43 3,5 3,5 23,7 0,15 0,6

Volcano VR2

  Параметры Tz/Tp [°C]
90/70 [°C] 80/60 [°C] 70/50 [°C] 50/30 [°C]


Tp1

°C

Qp

м³/ч

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа


0 4850 50,0 30,7 2,21 23,8 43,1 26,5 1,9 18,3 36,2 22,3 1,59 13,5 22,3 13,7 0,97 5,7
3600 41,9 34,7 1,86 17,2 36,5 30 1,6 13,3 30,5 25,3 1,34 9,8 18,8 15,6 0,82 4,2
2400 32,7 40,6 1,45 10,8 28,3 35,2 1,25 8,4 23,9 29,7 1,05 6,2 14,8 18,4 0,64 2,7

5 4850 46,7 33,7 2,07 21,1 39,9 29,5 1,76 15,9 33,1 25,3 1,45 11,4 19 16,7 0,83 4,3
3600 39,3 37,5 1,74 15,2 33,6 32,8 1,48 11,5 27,9 28,1 1,22 8,3 16,1 18,3 0,7 3,1
2400 30,6 43,1 1,36 9,6 26,2 37,6 1,16 7,3 21,8 32,1 0,96 5,3 12,6 20,7 0,55 2

10 4850 43,6 36,8 1,93 18,5 36,7 32,6 1,62 13,6 29,8 28,4 1,31 9,4 15,6 19,6 0,68 3
3600 36,6 40,4 1,62 13,4 30,9 35,6 1,36 9,9 25,2 30,9 1,11 6,8 13,2 21 0,58 2,2
2400 28,6 45,5 1,27 8,4 24,2 40 1,07 6,3 19,7 34,5 0,87 4,4 10,4 22,9 0,45 1,4

15 4850 40,4 39,8 1,79 16 33,5 35,6 1,48 11,5 26,6 31,3 1,17 7,6 12,2 22,5 0,53 1,9
3600 34 43,1 1,51 11,6 28,2 38,4 1,25 8,3 22,4 33,6 0,99 5,5 10,3 23,5 0,45 1,4
2400 26,5 48 1,18 7,3 22,1 42,5 0,98 5,3 17,6 36,9 0,77 3,5 8 25 0,35 0,9

20 4850 37,2 42,8 1,65 13,7 30,3 38,6 1,34 9,5 23,3 34,3 1,02 5,9 8,4 25,2 0,37 1
3600 31,3 45,9 1,39 10 25,5 41,1 1,13 6,9 19,7 36,3 0,86 4,3 7 25,8 0,31 0,7
2400 24,5 50,4 1,09 6,3 20 44,8 0,88 4,4 15,5 39,2 0,68 2,8 5,3 26,6 0,23 0,4

Volcano VR3

  Параметры Tz/Tp [°C]
90/70 [°C] 80/60 [°C] 70/50 [°C] 50/30 [°C]


Tp1

°C

Qp

м³/ч

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа


0 5700 75,0 39 3,31 32,6 64,5 33,8 2,85 25,1 54,3 28,4 2,39 18,4 33,6 17,6 1,46 7,8
4100 60,6 44,1 2,69 22 52,5 38,2 2,32 17 44,3 32,2 1,95 12,5 27,5 20 1,2 5,4
3000 49,5 49,2 2,19 15 42,9 42,7 1,89 11,6 36,3 36,1 1,59 8,6 22,6 22,5 0,98 3,7

5 5700 69,9 41,6 3,1 28,9 59,8 36,3 2,64 21,7 49,6 31 2,18 15,5 28,7 20 1,25 5,8
4100 56,8 46,3 2,52 19,5 48,7 40,4 2,15 14,8 40,5 34,4 1,78 10,6 23,5 22,1 1,02 4
3000 46,4 51,1 2,06 13,3 39,8 44,6 1,76 10,1 33,1 37,9 1,46 7,3 19,3 24,2 0,84 2,8

10 5700 65,2 44,1 2,89 25,3 55 38,8 2,43 18,6 44,8 33,4 1,97 12,8 23,7 22,4 1,03 4,1
4100 53 48,6 2,35 17,1 44,9 42,6 1,98 12,7 36,6 36,6 1,61 8,8 19,4 24,1 0,84 2,8
3000 43,3 53,1 1,92 11,7 36,7 46,5 1,62 8,7 30 39,8 1,32 6,1 15,9 25,8 0,69 2

15 5700 60,4 46,6 2,68 21,9 50,2 41,3 2,22 15,7 40 35,9 1,76 10,3 18,4 24,6 0,8 2,6
4100 49,2 50,8 2,18 14,9 41 44,8 1,81 10,7 32,7 38,8 1,44 7,1 15,1 26 0,66 1,8
3000 40,2 55 1,78 10,2 33,6 48,4 1,48 7,4 26,8 41,6 1,18 4,9 12,4 27,3 0,54 1,2

20 5700 55,6 49,1 2,47 18,8 45,4 43,8 2 13 35 38,3 15,4 8,1 12,8 26,7 0,56 1,3
4100 45,3 53 2,01 12,8 37,1 47 1,64 8,9 28,7 40,9 1,26 5,6 10,4 27,5 0,45 0,9
3000 37,1 56,9 1,64 8,8 30,4 50,2 1,34 6,1 23,6 43,4 1,04 3,9 8,3 28,2 0,36 0,6


При использовании теплоносителя другой температуры, данные, касающиеся рабочих характеристик тепловентиляторов Volcano, предоставляются по запросу.

Технические параметры при разных скоростях вращения вентилятора

Исходные условия при измерении уровня шума: объем помещения 1500 м³, измерение производилось на расстоянии 5 м.

Мощность электродвигателя EC дана для расхода воздуха, указанного в таблице.

VOLCANO VR Mini

Скорость вращения вентилятора - III II I
Производительность вентилятора м³/час 2100 1650 1100
Уровень шума тепловентилятора с двигателем AC на расстоянии 5 м дБ (А) 52 42 29
Уровень шума тепловентилятора с двигателем EC на расстоянии 5 м дБ (А) 50 40 27
Мощность электродвигателя AC Вт 115 68 48
Мощность электродвигателя EC Вт 95 56 39
Максимальная дальность горизонтальной струи воздуха м 14 8 5
Максимальная дальность вертикальной струи воздуха м 8 5 3


VOLCANO VR1

Скорость вращения вентилятора - III II I
Производительность вентилятора м³/час 5300 3900 2800
Уровень шума тепловентилятора с двигателем AC на расстоянии 5 м дБ (А) 56 51 40
Уровень шума тепловентилятора с двигателем EC на расстоянии 5 м дБ (А) 54 49 38
Мощность электродвигателя AC Вт 280 220 190
Мощность электродвигателя EC Вт 250 190 162
Максимальная дальность горизонтальной струи воздуха м 23 20 15
Максимальная дальность вертикальной струи воздуха м 12 9 7


VOLCANO VR2

Скорость вращения вентилятора - III II I
Производительность вентилятора м³/час 4850 3600 2400
Уровень шума тепловентилятора с двигателем AC на расстоянии 5 м дБ (А) 56 51 40
Уровень шума тепловентилятора с двигателем EC на расстоянии 5 м дБ (А) 54 49 38
Мощность электродвигателя AC Вт 280 220 190
Мощность электродвигателя EC Вт 250 190 162
Максимальная дальность горизонтальной струи воздуха м 22 19 14
Максимальная дальность вертикальной струи воздуха м 11 8 6


VOLCANO VR3

Скорость вращения вентилятора - III II I
Производительность вентилятора м³/час 5700 4100 3000
Уровень шума тепловентилятора с двигателем AC на расстоянии 5 м дБ (А) 57 51 45
Уровень шума тепловентилятора с двигателем EC на расстоянии 5 м дБ (А) 55 49 43
Мощность электродвигателя AC Вт 410 320 245
Мощность электродвигателя EC Вт 370 285 218
Максимальная дальность горизонтальной струи воздуха м 25 22 17
Максимальная дальность вертикальной струи воздуха м 12 9 7


VOLCANO VR-D

Скорость вращения вентилятора - III II
